多功能监测分析系统

产品概述

系统可完成应力应变、应变式传感器、RS485 数字传感器、IEPE 加速度传感器、磁电式速度传感器、热电偶温度传感器以及 4~20mA 变送器输出信号的适调、采集和分析，广泛适用于桥梁及大型建筑结构的健康状态监测。

应用范围

① 港口机械、桥梁建筑、轨道交通等从建设到投入运营整个阶段的状态监测；② 工业现场、水电闸门、风电风机等大型结构的长期在线监测；③ 适合各种测点集中或分散的监测场合。

系统特点

• 模块化设计，可无限扩展，支持各种信号类型传感器接入，无需特殊定制
• 每通道独立设置采集频率，集动态、静态、振弦信号于一体
• 模块任意组合，单台可测振动/应变/振弦/位移/温度/索力/风速/风向/倾角/湿度等
• 可通过千兆网络、WiFi 与计算机连接，实现参数设置、现场调试与数据采集
• 并联采集系统，不因个别采集器故障导致整套系统瘫痪
• 断网、断电自恢复，内置看门狗保护，恢复故障前工作状态
• 先进隔离与合理接地、抗雷击，可靠性与抗干扰能力强
• 基于 B/S、C/S 架构网络版软件，支持局域网与互联网多点远程监控
• 内置大容量存储卡，可备份与离线采集，实现无人值守
• 全屏蔽机箱设计，各模块间无串扰

系统组成

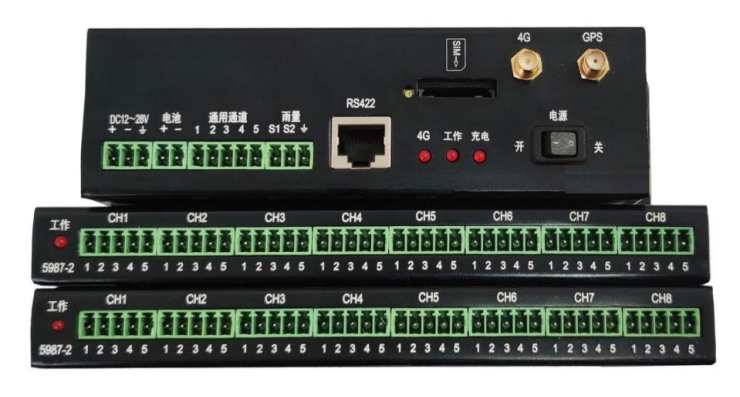

JH-5981B 采集器主机（必配），可按需选配：电压/IEPE 测点模块、电压/电流变送器模块、应变应力/桥式传感器模块、应变/桥式/热电偶/电阻模块、差分电压模块、数字通讯模块、电源模块等，灵活组合扩展通道数量。

主控单元主要技术参数

数据传输方式	4G
采样速率	最高 2kHz/CH
内置存储容量	32G
电源	19V / 4.74A
功耗	3W
重量	755g
外形尺寸	170 × 46 × 120 mm
安装固定方式	螺丝固定

* 另有电压/IEPE、应变应力、桥式传感、热电偶、数字通讯、差分电压等多种测点模块可选配，详细参数以产品手册及供货技术协议为准。
