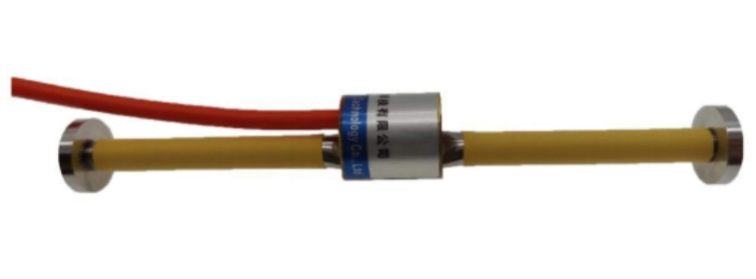

埋入式振弦应变计

产品概述

   埋入式应变计可在混凝土结构浇筑时，直接埋人混凝土中，用于地下工程的长期应变测量，埋入式应变计因完全埋入在混凝土中，不受外界施工的影响，稳定性、 耐久性好，使用寿命长。可长期埋设在各种混凝土结构的梁桩、桩基、支撑、水工建筑物、衬砌、墩及基岩中，监测其应力应变，内置数字式温度传感器可同步测量布设点的温度，用于内埋式应变计的温度修正，加装配套组件可组成多向应变计组和无应力计。

  埋入式应变计主要由左右端安装支座、钢弦和线圈组成，基本原理及内部结构示意图如下图。当被测结构物发生应变时，振应变计左右端安装支座产生相对位移并传递给钢弦，使钢弦受力发生变化，从而改变钢弦的固有频率，测量仪表输出脉冲信号，通过线圈激振钢弦并检测出线圈所感应信号的频率，振动频率的平方正比于应变计的应变，经换算得到被测结构物的应变量。

产品应用及特点

●采用振弦式设计、全不锈钢制造，具有灵敏度与精度高、线性与稳定性好等优点。

●全数字信号检测，长距离传输不失真，抗干扰能力强。

●绝缘性能良好，防水耐用。

●应变计内置温度传感器可直接测量测点温度，用于应变值的温度修正。

●埋入型应变计广泛应用于桥梁、建筑、铁路、交通、水电、大坝等工程领域内部的应力应变测量，充分了解被测构件的受力状态。

技术参数
