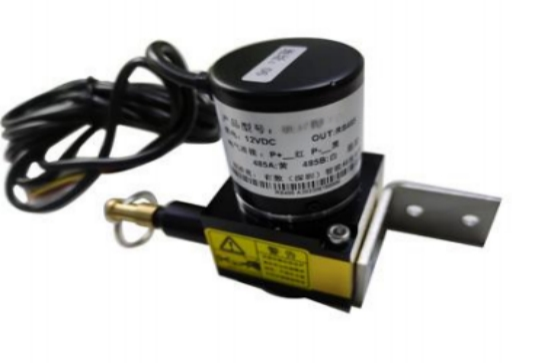

拉绳位移传感器

产品概述

    拉绳位移传感器的工作原理基于将机械运动转换为可计量的电信号。其核心组件包括一根可拉伸的不锈钢绳，该绳绕在一个有螺纹的轮毂上，轮毂与精密旋转感应器（如增量编码器、绝对编码器等）相连。当拉绳受到拉伸或压缩时，它会带动轮毂和感应器旋转，从而输出一个与拉绳移动距离成比例的电信号。这个电信号可以反映物体的位移量。

    操作上，拉绳式位移传感器安装在固定位置上，拉绳缚在移动物体上。拉绳直线运动和移动物体运动轴线对准。运动发生时，拉绳伸展和收缩。一个内部弹簧保证拉绳的张紧度不变。带螺纹的轮毂带动精密旋转感应器旋转，输出一个与拉绳移动距离成比例的电信号。测量输出信号可以得出运动物体的位移、方向或速率。

    常用参数有测量行程、输出信号模式、线性度、重复性、分辨率、线径规格、出线口拉力、最大往返速度、重量、输入电阻值、功率、工作电压、工作温度、震动、防护等级等。

产品应用及特点

    拉绳位移传感器适合用于各种安全监测项目中。例如：基坑开挖、桥梁健康、建筑楼、管道、隧道挖掘、水库大坝安全、滑坡防护、混凝土养护等各类工程。特别说明该传感器严禁拉出突然松手高速回弹，容易造成钢丝绳断裂，该传感器所使用的钢丝绳正常可以承受50斤左右的力不会断。

    拉绳位移传感器信号输出方式分为数字信号输出和模拟信号输出，数字输出型可以选择增量旋转编码器、绝对值编码器等，输出信号为方波 ABZ 信号或格雷码信号，行程最大可以做到10000毫米，线性精度最大0.01%，分辨力根据配置不同最大可以达到0.001毫米/脉冲。

    模拟输出型可以选择精密电位器、霍尔编码器、绝对值编码器等，输出信号可以为4-20毫安、0-5伏、0-10伏、串行 SSI 和电阻信号等，最大行程可以达到12500毫米，使用环境最大可以达到 IP65的防护等级，-45℃~ +105℃的宽温度环境下使用。
