JH-DWY-100

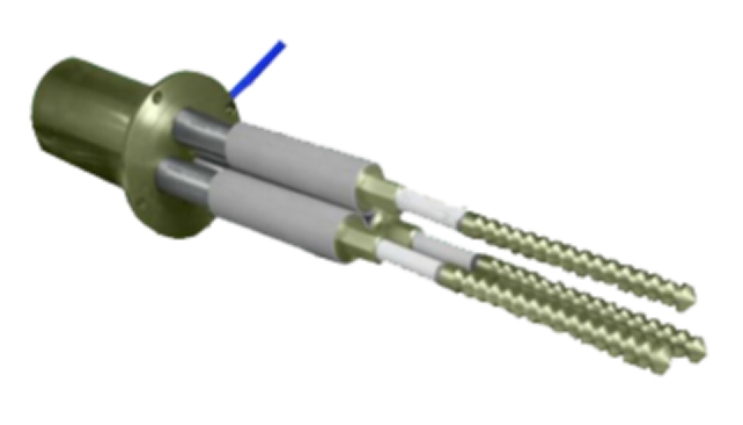

多点位移计
适用于长期测量水工建筑物或其他混凝土建筑物伸缩缝的开合度（变形）的位移计，亦可用于测量土坝、土堤、边坡等结构物的位移、沉陷、应变、滑移，并可同步测量埋设点的温度。
产品概述
当结构物发生变形时将会引起位移计的位移，通过前、后万向连轴节传递给二级机械负放大机构，经负放大后的位移传递给振弦，转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输到振弦式频率读数仪上，即可测出被测结构物的位移量。多点位移计适用于长期测量水工建筑物或其他混凝土建筑物伸缩缝的开合度（变形）的位移计，亦可用于测量土坝、土堤、边坡等结构物的位移、沉陷、应变、滑移，并可同步测量埋设点的温度。
技术参数
量程（mm） | 25、50、100、200 |
测点数 | 2～6 |
测孔深度（m） | 4～100 |
安装孔最小直径（mm） | 80（4点）、100（6点） |
孔口最小直径（mm） | 60（4点）、100（6点） |
外筒最大长度（mm） | 600 |
分辨率 | 0.05% F·S |
传递杆 | Ф6mm不锈钢 |
耐水压（Mpa） | 0.6 MPa |
