JH-CX-3D

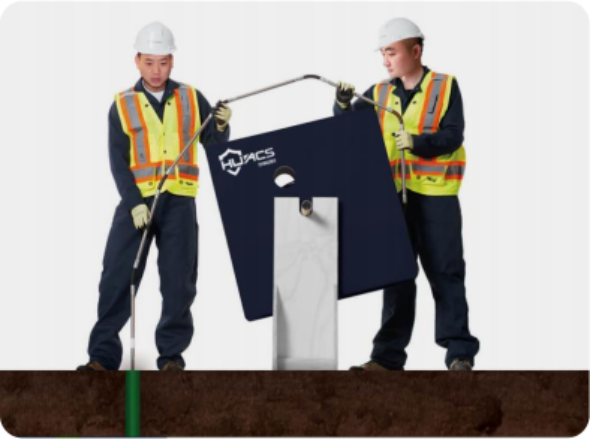

全向位移计
JH-CX-3D三维变形监测系统（柔性测斜仪）主要由阵列位移计、数据传输系统、监测预警云平台组成 ，阵列位移计实现对深层形变位移、表面形变位移、倾斜角度等要素进行实时监测 ，通过有线或无线的方式将监测数据实时送给监测预警云平台来处理、分析、存储、展示和发布数据 ，并对危险区域提前预警 ，可通过系统主页、手机短信、邮件等多元化预警提醒 ，实现系统互联互动。
产品概述
JH-CX-3D三维变形监测系统（柔性测斜仪）主要由阵列位移计、数据传输系统、监测预警云平台组成 ，阵列位移计实现对深层形变位移、表面形变位移、倾斜角度等要素进行实时监测 ，通过有线或无线的方式将监测数据实时送给监测预警云平台来处理、分析、存储、展示和发布数据 ，并对危险区域提前预警 ，可通过系统主页、手机短信、邮件等多元化预警提醒 ，实现系统互联互动。
用途
● 水利大坝沉降及侧移监测
● 隧道施工监测
● 边坡滑移监测
● 建筑施工监测
● 道路路基沉降监测
● 桥梁挠度监测
● 倾斜监测
● 振动监测
技术参数及产品特点
（一）技术参数
型式 | 微机电加速度式 | ||
量测方向 | 3维度（X、Y、Z三向） | 电气功耗 | DC5-12v |
角度量程 | 0～360 ° | 信号输出 | RS485数位式输出 |
分辨率 | 0.0003 ° | 防水保证 | 水下300 m/3 Mpa |
系统稳定性 | 优于±0.5 mm（38m ） | 抗拉保证 | 2 T |
抗扭转精度 | 优于 0.5 ° | 工作温度 | -40～70℃ |
磁场干扰 | 无影响 | 直径规格 | φ24 mm |
温度记录 | 实时温度记录（每节） | 电场干扰 | 没有影响 |
测温精度 | 0.5 °（每节） | 形变轨迹 | 形变轨迹实时回放 |
采集频率 | 常规最高1Hz（可定制） | 长度规格 | 单节0.5m或1m可选，总长度定制 |
传感器长度 | 1000 mm | 可定制 | 开放式RS485/CAN协议 |
（二）产品特点：
● 全自动：可实现全自动实时连续、高可靠性的监测；
● 性能佳：高测量精度、稳定性好、量程大（任意角度弯折）；
● 使用易：安装经济简单、无外力破坏，可长期免维护；
● 用途广：适用于各种变形监测、任意角度安装、测振动；
● 回收：可根据工程需要回收，降低使用成本。
