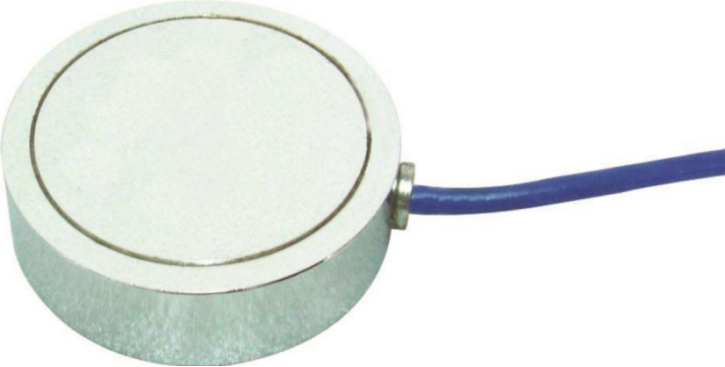

土压力盒

产品概述

    JH-TYL 系列土压力盒是一种测量土压力的钢弦式传感器，可进行长期监测和自动化测量。通常的安装方式是在路基、桩体等待测结构成型前采用预先埋设的方式，也有采用成型后再钻孔埋入的方式。钢弦式土压力盒常用于两个方面，一是在路基，主要用于测量土体的压力比及路基在动力荷载情况下的土压力变化，另一个用在监测路堑边坡稳定性方面，主要为抗滑桩或桩板墙与山坡岩土体之间的侧压力，以及在路基高填方下设置有挡土墙的位置。

    土压力盒是振弦式传感器，振弦式传感器的敏感元件是一根金属钢弦，它与传感器受力部件连接固定，利用钢弦的自振频率与钢弦所受到的外加张力关系式测得的各种物理量。振弦式传感器的激振是由一个电磁线圈来完成，当激发脉冲输到磁芯线圈上，磁芯产生一个脉动磁场拨动钢弦，钢弦被拨动后产生一个衰减振荡，切割磁芯的磁力线在磁芯的输出端产生一个衰减正弦波，接受仪表测出此波的频率即为钢弦此刻的自振频率。

技术参数
