VFX-NEO
VFX-NEO激光测振仪
Vibroflex激光多普勒测振仪为全新的多功能振动测量系统，采用模块化设计理念，用户可根据实际测试需求进行灵活配置，其无与伦比的测试性能使得其无论是在研发还是工业质量控制方面，成为解决紧迫的振动问题的首选方案。
产品概述
Vibroflex激光多普勒测振仪为全新的多功能振动测量系统，采用模块化设计理念，用户可根据实际测试需求进行灵活配置，其无与伦比的测试性能使得其无论是在研发还是工业质量控制方面，成为解决紧迫的振动问题的首选方案。
VibroFlex激光测振仪由前端和非接触式光学头组成，再搭配VibSoft数据采集与分析软件，即构成一套完整的振动测量系统。该系统可完成从纳米到宏观结构的高精度非接触式振动测量。
VibroFlex氦氖光学头结构坚固，性能可靠，即使在条件苛刻的工业环境，系统也可随时采集并输出高分辨率测试结果。VibroFlex氦氖光学头甚至可以穿过人工气候室的透明介质（如玻璃）进行测试，或者进行水状流体耦合超声分析。
VibroFlex高性能单点式激光测振仪的核心是前端，其基于最新的FPGA数字解调技术，提供速度、位移和加速度的数字式和模拟式输出信号。前端支持用户自定义设置，并确保系统可随时升级。即使在条件苛刻的测量环境下，其高超的信号处理能力亦能确保数据真实可靠。测试过程中，用户能通过PC或7吋大触摸屏来远程设置所有相关参数并进行控制，避免因接触对测试结果带来任何不利影响。
产品特点
1.VibroFlex氦氖光学头
■ 极佳的信噪比（SNR）
■ 集成了用于优化测试结果的信号电平显示
■ 可远程和自动聚焦，确保光学信号质量始终保持最佳
■ 可穿过透明物质测试，如：水或玻璃
■ 远程控制系统，测试全过程中实现零干扰
2.VibroFlex高性能单点式激光测振仪
■ 可自由配置，随时升级
■ 同步输出位移，速度和加速度
■ 带宽覆盖DC~24MHz
■ 最大振动速度达30m/s
■ 带VibroLink数字式数据传输口（Ethernet TCP/IP）
技术参数

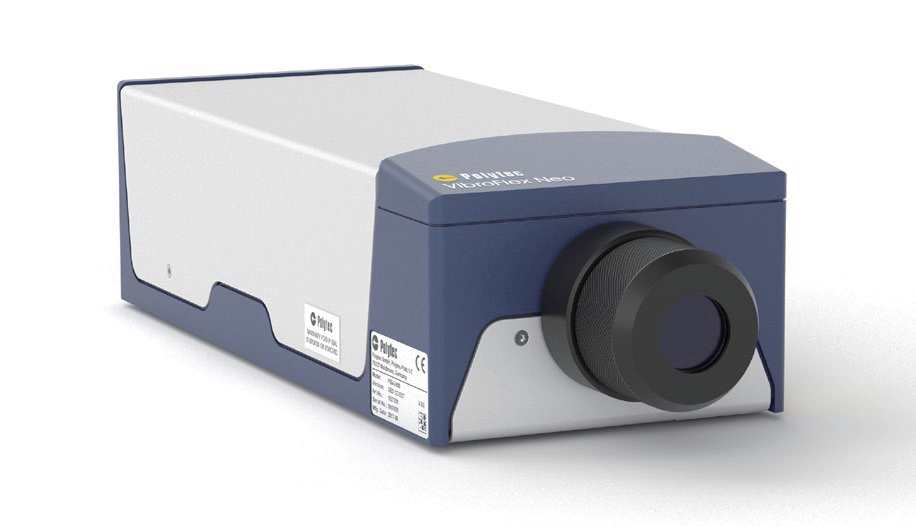

VibroFlex氦氖光学头
通用参数 | |
型号 | VFX-I-110 |
重量 | 3.3kg |
保护等级 | IP40 |
尺寸[W x H x L] | 125 x 88 x 365 mm |
工作温度 | +5°C ~ +40°C (41°F ~ 104°F) |
存储温度 | -10°C ~ +65°C (14°F ~ 149°F) |
相对湿度 | max.80%，无冷凝 |
匹配控制器 | VibroFlex前端 |
最大振动速度 | ±12 m/s |
光学参数 | |
激光类型 | 氦氖激光(HeNe) |
激光安全等级 | Class2，<1mW，人眼安全 |
激光波长 | 633nm，可见红色激光 |
聚焦方式 | 自动聚焦、远程聚焦、手动聚焦 |
最大工作距离 | 约100m（配长焦镜头FX-O-LRS，取决于被测面） |
最佳测试距离 | 207 mm + n .204 mm; n= 0, 1,2, 3, ... |
工作距离和光斑直径 | ||
前镜头 | VFX-O-SRS短焦 | VFX-O-LRS长焦 |
最小工作距离[mm] | 34 | 390 |
最大工作距离[m] | 约15 | 约100 |
光斑直径(1/e2)[mm] | 3~5 | 12~14 |
工作距离 | 光斑直径典型值 um | 景深 mm | 光斑直径典型值 um | 景深 mm |
34 mm | 14 | ±0.1 | - | - |
100 mm | 20 | ±0.5 | - | - |
200 mm | 37 | ±2 | - | - |
300 mm | 53 | ±4 | - | - |
400 mm | 70 | ±6 | 23 | ±0.7 |
500 mm | 87 | ±9 | 30 | ±1 |
1,000 mm | 171 | ±36 | 64 | ±5 |
2,000 mm | 345 | ±148 | 132 | ±22 |
3,000 mm | 526 | ±344 | 201 | ±50 |
5.000 mm | 906 | ±1021 | 340 | ±144 |
每增加1米则增加 | +190 | - | +70 | - |

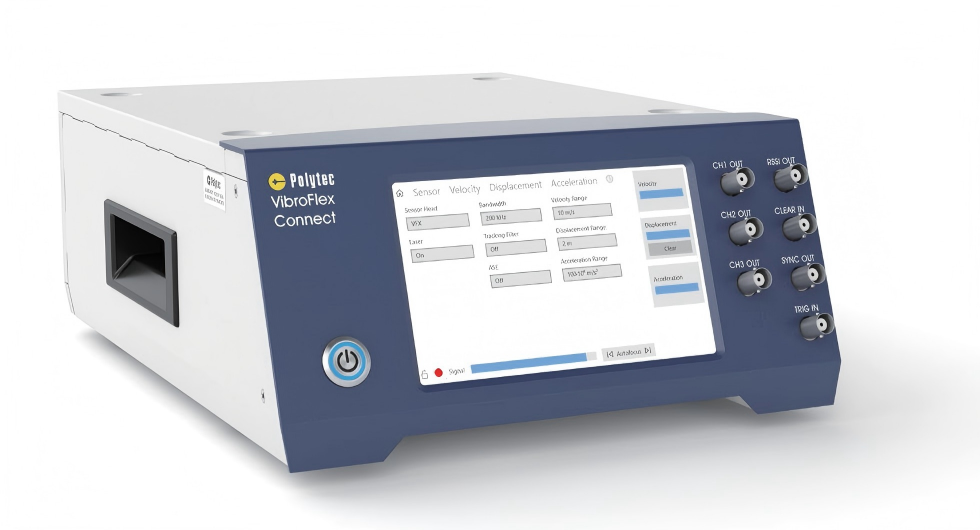

VibroFlex高性能单点式激光测振仪
通用参数 | |
型号 | 前端 VFX-F-110 |
接口/显示 | 带交互式菜单的7"彩色触摸屏，设置前端和光学头 |
尺寸 | W x H x D:285 x 140 x 383 mm |
重量 | ca.7.5kg |
保护等级 | IP20 |
工作温度 | + 5~ + 40°C (41~104°F) |
存储温度 | - 10~+ 65°C (14~149°F) |
相对湿度 | max.80%，无冷凝 |
供电电源 | 100~240 VAC ±10 %, 50/60 Hz |
功耗 | max. 100 VA |
技术参数 | |
模拟输出 | 3个BNC接口同时输出 (±1V@50Ω;±2V@1MΩ)相位同步 ·速度 ·位移 ·加速度 |
数字输出 | VibroLink数字输出测量结果（速度），信号电平输出需软件VibSoft5.5 |
带宽 | DC~24MHz（15个可选量程） |
最大速度 | ±30m/s |
高通滤波器 | 速度、位移和加速度信号可单选：1Hz，2Hz，4Hz，8Hz，15Hz，30 Hz，60 Hz，120 Hz，250 Hz，500 Hz，1 kHz，2 kHz，4 kHz，8kHz，15kHz，30kHz，60kHz（取决于所选带宽） |
低通滤波器 | 取决于所选带宽 |
跟踪滤波器 | Slow, medium, fast |
ASE滤波器 | 自适应信号增强 - 用于测量反光不良表面时提高信号质量 |
信号电平显示 | ·触摸屏和光学头上的反光信号强度显示 ·以DC电压信号输出（BNC接口，0~2V） |
模拟输入信号 | 置零：将位移信号复位至零(BNC)； 模拟和数字(TTL) |
PC接口 | 通过集成的VibroLink接口和数据线（以太网）：通过网络进行远程设置 |
可兼容光学头 | ·VibroFlexNeo氦氖光学头 ·VibroFlexXtra红外光学头 ·VibroFlex紧凑式光学头 ·VibroFlex光纤式光学头 |
支持光学头的激光波长 | ·可见红色激光(633nm) ·红外激光(1550nm) |
VibSoft数据采集分析软件
速度性能参数
档位 （峰值）m/s | 频率峰值 kHz | 典型分辨率氦氖、紧凑式和光纤式光学头 nm/s
| 典型分辨率Xtra光学头 nm/s
| 最大加速度m/s2 |
0.001 | 100 | 1.5@ 1 kHz | 4 @ 1 kHz | 628 |
0.002 | 100 | 1.5@ 2 kHz | 4 @ 2 kHz | 1,250 |
0.005 | 100 | 2 @ 5 kHz | 6 @ 5 kHz | 3,140 |
0.01 | 3,000 | 3 @ 10 kHz | 8 @ 10 kHz | 188,000 |
0.02 | 3,000 | 7 @ 20 kHz | 12 @ 20 kHz | 376,000 |
0.05 | 3,000 | 10 @ 50 kHz | 30 @ 50 kHz | 942,000 |
0.1 | 24,000 | 18 @ 100 kHz | 80 @ 100 kHz | 15,000,000 |
0.2 | 24,000 | 40 @ 200 kHz | 300 @ 200 kHz | 30,100,000 |
0.5 | 24,000 | 70 @ 500 kHz | 600 @ 500 kHz | 75,300,000 |
1 | 24,000 | 150 @ 1,000 kHz | 600 @ 1,000 kHz | 150,000,000 |
2 | 24,000 | 400 @ 3,000 kHz | 1,300 @ 3,000 kHz | 301,000,000 |
5 | 24,000 | 800 @ 6,000 kHz | 2,400 @ 6,000 kHz | 753,000,000 |
6 | 24,000 | 800 @ 6,000 kHz | 2,400 @ 6,000 kHz | 904,000,000 |
10 | 24,000 | 1,600@ 12,000 kHz | 5,000 @ 12,000 kHz | 1,500,000,000 |
12 | 100/24,000 | 300 @ 50 kHz | 5,000 @ 12,000 kHz | 7,530,000/1,800,000,000 |
20 | 24,000 | — | 10,000 @ 12,000 kHz | 3,010,000,000 |
25 | 24,000 | — | 10,000 @ 12,000 kHz | 3,760,000,000 |
30 | 100 | — | 1,000 @ 50 kHz | 18,800,000 |
位移性能参数
档位 （峰值）μm | 频率峰值kHz | 分辨率pm | 选配项 | |||
|
|
| VFX-DispResS | VFX-DispResH/VFX-DispL | VFX-DispXL | VFX-DispXXL |
0.01 | 24,000 | 0.31 | O |
|
|
|
0.02 | 24,000 | 0.63 | O |
|
|
|
0.05 | 24,000 | 1.56 | O |
|
|
|
0.1 | 24,000 | 3.13 | O |
|
|
|
0.2 | 24,000 | 6.25 | O |
|
|
|
0.5 | 24,000 | 15.63 |
| S |
|
|
1 | 24,000 | 31.25 |
| S |
|
|
2 | 24,000 | 62.5 |
| S |
|
|
5 | 24,000 | 156.3 |
| S |
|
|
10 | 24,000 | 312.5 |
| S |
|
|
20 | 24,000 | 625 |
| S |
|
|
50 | 24,000 | 1,563 |
| S |
|
|
100 | 24,000 | 3,125 |
| S |
|
|
200 | 24,000 | 6,250 |
| S |
|
|
500 | 24,000 | 15,625 |
| S |
|
|
1,000 | 24,000 | 31,250 |
| S |
|
|
2,000 | 24,000 | 62,500 |
| S |
|
|
5,000 | 24,000 | 156,250 |
| S |
|
|
10,000 | 24,000 | 312,500 |
| S |
|
|
20,000 | 24,000 | 625,000 |
| S |
|
|
50,000 | 24,000 | 1,562,500 |
| S |
|
|
100,000 | 24,000 | 3,125,000 |
| S |
|
|
200,000 | 24,000 | 6,250,000 |
| S |
|
|
500,000 | 24,000 | 15,625,000 |
|
| O | O |
加速度性能参数
档位（峰值） m/s2 | 频率上限 kHz |
10 | 3,000 |
20 | 3,000 |
50 | 3,000 |
100 | 3,000 |
200 | 3,000 |
500 | 3,000 |
1,000 | 3,000 |
2,000 | 3,000 |
5,000 | 3,000 |
10,000 | 3,000 |
20,000 | 3,000 |
50,000 | 3,000 |
100,000 | 3,000 |
200,000 | 3,000 |
500,000 | 3,000 |
1,000,000 | 3,000 |
2,000,000 | 3,000 |
5,000,000 | 3,000 |
10,000,000 | 3,000 |
20,000,000 | 3,000 |
50,000,000 | 3,000 |
100,000,000 | 3,000 |
