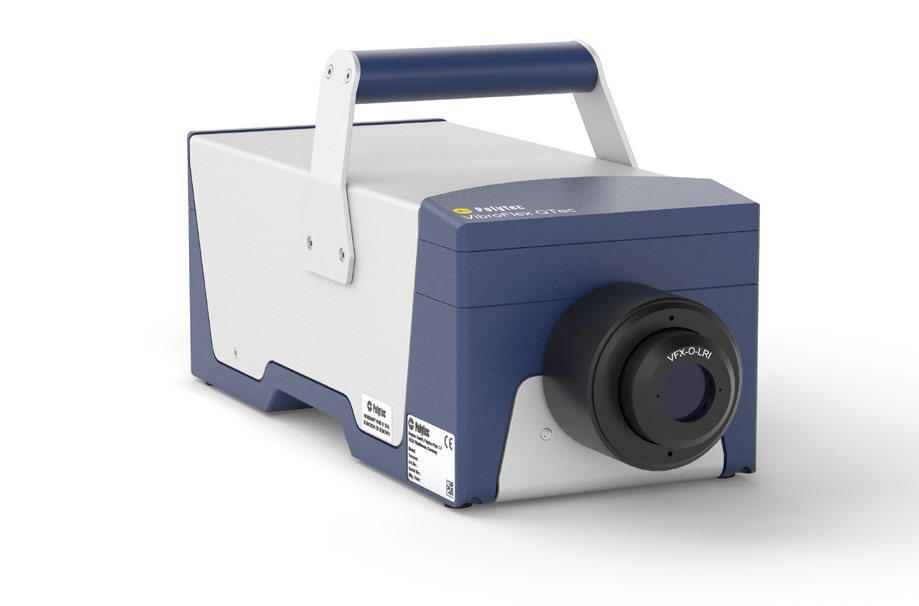

VibroFlex QTec
VibroFlex QTec
QTec是工程表面非接触振动分析的优质工具，其超高的光学分辨率确保其在任何条件下均可获得高质量数据。 QTec具有极佳的信噪比，尤其适用于横向移动、旋转、远距离或生物样本的振动测量。
产品概述
Vibroflex激光多普勒测振仪，采用模块化设计理念，用户可根据实际测试需求进行灵活配置，其无与伦比的测试性能使得其无论是在研发还是工业质量控制方面，都已成为解决紧迫的振动问题的首选方案。
VibroFlex激光测振仪由前端和非接触式光学头组成，再搭配VibSoft数据采集与分析软件，即构成一套完整的振动测量系统。该系统可完成从纳米到宏观结构的高精度非接触式振动测量。
QTec引领技术发展,追求完美品质，这一革新技术使得振动测量比以往任何时候都更快、更简单和更可靠！ QTec是工程表面非接触振动分析的优质工具，其超高的光学分辨率确保其在任何条件下均可获得高质量数据。
QTec具有极佳的信噪比，尤其适用于横向移动、旋转、远距离或生物样本的振动测量。
产品特点
■ 充分利用每一个光粒子，获取无与伦比的光学灵敏度
■ QTec获国际专利，工程表面亦具有最佳信噪比
■ 最大振动速度达30 m/s
■ 快速自动聚焦，确保最佳信号质量可更换镜头获取不同范围的测试距离和景深
技术参数
技术参数 | |
型号 | VibroFlex QTec VFX-I-160 |
重量 | 6.1 kg |
保护等级 | IP40 |
尺寸[W x H x L] | 135 x 121 x 383 mm |
工作温度 | +5 °C ~ +40 °C (41 °F ~104 °F) |
存储温度 | -10 °C ~ +65 °C (14 °F ~ 149 °F) |
相对湿度 | max.80%，无冷凝 |
匹配控制器 | VibroFlex Connect |
最大振动速度 | ± 30 m/s |
光学参数 | |
激光类型 | 测量激光，不可见红外激光 (IR)，波长 1550 nm，输出功率 < 10 mW 定位激光，可见绿色激光，波长 510 - 530 nm，有效输出功率 < 1 mW |
激光安全等级 | 安全等级二级 |
聚焦 | 自动聚焦，远程聚焦，手动聚焦 |
最大测试距离 | 高达 100 m（配置 VFX-O-LRI 长焦镜头，取决于被测表面反光特性） |
测试距离和光斑直径 | ||||||||
| 前镜头 | VFX-O-FMI-02光纤头 | ||||||
| VFX-O-SRI 短焦 | VFX-O-LRI长焦 | VFX-O-100 微型光纤头 | VFX-O-110 显微光纤头 | ||||
最小测试距离[mm] | 25 | 380 | 60 | 56±2 | ||||
出射激光直径(1/e)[mm] | 2~4.5 | 11~12.4 | 3.3~4.3 | 14 | ||||
测试距离[mm] | 典型光斑直径[um] | 景深[mm] | 典型光斑直径[um] | 景深[mm] | 典型光斑直径[um] | 景深[mm] | 典型光斑直径[um] | 景深[mm] |
25 mm | 48 | ±0.38 | — | — | — | — | — | — |
50 mm | 77 | ±0.75 | — | — | — | — | — | — |
56 mm | 81 | ±0.86 | — | — | — | — | 8 | ±0.03 |
60 mm | 84 | ±0.94 | — | — | 28 | ±0.39 | — | — |
75 mm | 91 | ±1.3 | — | — | 37 | ±0.69 | — | — |
100 mm | 97 | ±1.9 | — | — | 53 | ±1.4 | — | — |
300 mm | 150 | ±11 | — | — | 180 | ±16 | — | — |
380 mm | 184 | ±17 | 60 | ±1.8 | 224 | ±27 | — | — |
500 mm | 236 | ±28 | 81 | ±3.4 | 295 | ±44 | — | — |
1,000 mm | 448 | ±102 | 171 | ±15 | 608 | ±189 | — | — |
2.000 mm | 906 | ±415 | 349 | ±60 | 1300 | ±873 | — | — |
5,000 mm distance | 2766 | ±3900 | 898 | ±400 | — | — | — | — |
测试距离每增加 1 米则增加 [μm] | — | — | +183 | — | — | — | — | — |
