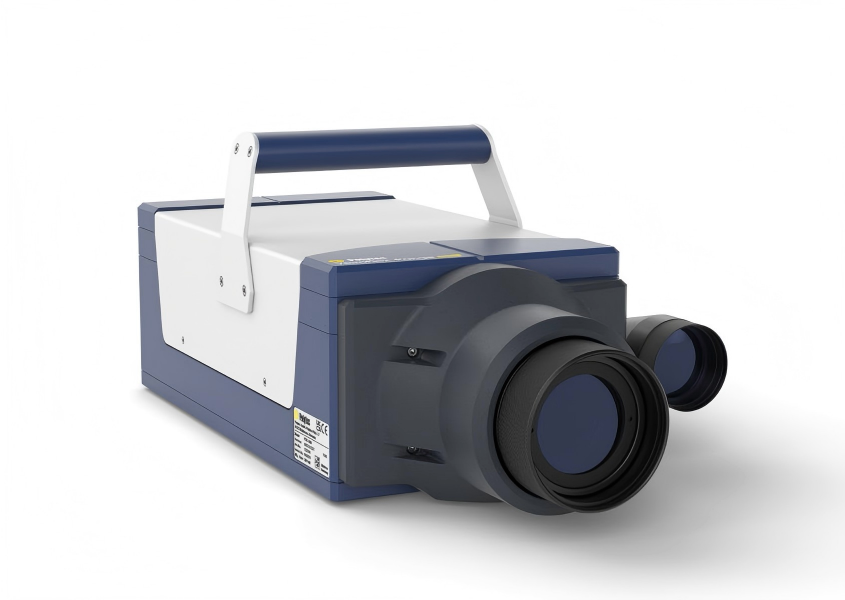

VibroFlex Range 超远距离激光测振仪

VibroFlex Range是一款室外非接触式远距离振动测量解决方案，专为300米以外的大型结构的远程振动分析、模型验证和健康监测而设计，能方便地监测建筑物、工作机械和关键生产设施的结构动态和稳定性，提供快速高效的现场测试解决方案。

立即咨询

产品详情技术参数

产品概述

Vibroflex激光多普勒测振仪是强大的多功能振动测量系统，采用非接触式测量方法，模块化设计理念，用户可根据实际测试需求进行灵活配置，其无与伦比的测试性能使得其无论是在研发还是工业质量控制方面，成为解决紧迫的振动问题的首选方案。

VibroFlex激光测振仪由前端和非接触式光学头组成，再搭配VibSoft数据采集与分析软件，即构成一套完整的振动测量系统。

VibroFlex Range是一款室外非接触式远距离振动测量解决方案，专为300米以外的大型结构的远程振动分析、模型验证和健康监测而设计，能方便地监测建筑物、工作机械和关键生产设施的结构动态和稳定性，提供快速高效的现场测试解决方案。测试获取的特征频率和振型可用于健康监测或仿真模型验证。拥有国际专利的多通道干涉QTec技术，即使是超远距离和不良反射表面，也能确保最佳信号质量。

产品特点

■ 高精度，最远测试距离超过300米；

■ 短红外波 QTec® 技术，最佳SNR ；

■ 对被测表面没有限制，即使是受侵蚀或脏污表面；

■ 超远距离测试，远离危险区域；

■ 超低频性能，精确确定特征频率；

■ 专利同轴高清摄像机，精确定位扫描点；

■ 结构坚固耐用，户外防护等级IP63。

技术参数

通用参数
型号	VibroFlex Range VFX-I-150
重量	约8.7 kg (11.07 kg 含VIB-A-P08和A-VIS-SCOP1)
防护等级	IP63(防水防尘)
尺寸［W x H x L]	165x118x418mm(不带手柄);171x174x418mm(带手柄)
工作温度	+5°C~+40°C(41°F ~ 104°F)
存储温度	-10°C~+65°C (14°F ~ 149°F)
相对湿度	最大80%，无冷凝
控制器前端兼容	VibroFlex 前端
最大振动速度	±30m/s
激光点定位	绿色激光视觉定位，望远相机图像中另外叠加一个“+”字瞄准；微调(±1°倾斜，±1.5°平移)，可重复性约5mm@100m；带云台的3向粗调和定位
控制元素	激光反射强度指示(RSSI)；激光辐射
机械接口	底座上的3/8"-16UNC螺纹，用于安装至三脚架；底座上的3个M5安装孔，用于安装快装板； 2个M6螺纹孔和配合孔，用于安装在底板上；背面加速度计A-VIB-ACC1的10-32UNF-2B标准螺纹
光学头接口	结实的推拉式接口，使用主电缆VFX-C-110-SXX与前端相连接

光学参数
光学装置	QTec@外差多通道干涉技术，受国际专利保护
激光类型	测量激光不可见(红外)，波长1550nm，输出功率<10mW，定位激光可见(绿色)，波长520±10nm，有效输出功率<1mW，激光可调弱(VIB-A-170红外转换卡随货发出)
激光安全等级	Class2，工作时两束激光
聚焦	手动聚焦
最远工作距离	超过300m
最近工作距离	5 m (0.75 m)
光学信号鲁棒性OSR	> 10,000 mm/dropout

高清彩色摄像机内置于VFX-I-150 光学头
对准	专利同轴对准技术，对准激光聚焦面，非平行
像素(H x V)	1920 x 1080 像素
视频输出	HD-SDI 用于外接TFT显示器，以太网连接计算机

工作距离和光斑尺寸
工作距离（m）	典型光斑尺寸（mm）	景深（m）	视场（m x m）
5	0.35	+0.062	0.18 x 0.10
10	0.71	+0.26	0.37 x 0.21
20	1.44	+1.05	0.74 x 0.42
50	3.64	±6.7	1.85 x 1.06
100	7.52	±28.7	3.70 x 2.12
150	12.1	±74	5.56 x 3.18
每增加1米增加	+ 0,09 mm

近扫镜头技术参数
工作距离 [m]	典型光斑尺寸[mm]	景深 [mm]	视场 [mm x mm]
0.75	0.05	±13	28 x 16
0.87	0.06	±18	32 x 19
1.05	0.075	±26	39 x 22
1.25	0.09	±38	46 x 26
1.7	0.12	±71	62 x 35
2.5	0.172	±150	91 x 52
