VibroScan QTec Xtra 3D

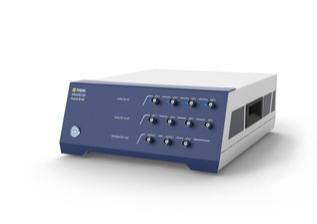

VibroScan QTec Xtra 3D 三维扫描式激光测振仪

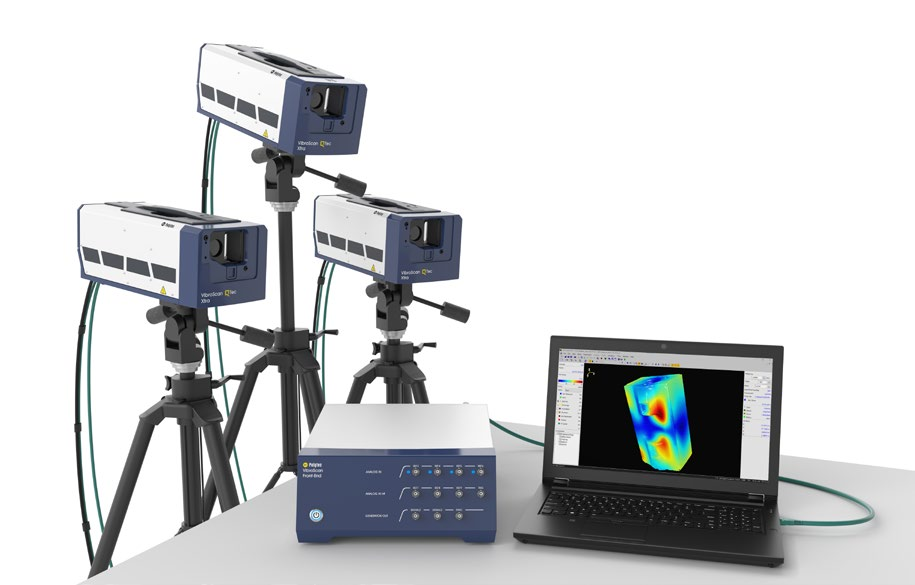

VibroScan QTec Xtra 3D 依托笔记本电脑搭建的数据管理系统，兼具高度的灵活性与便携性，就像为设备赋予了灵动的"身躯´ ，无论是在实验室的固定环境中，还是需要外出作业的场景下，都能轻松应对。而可选的系统机柜，则充分考虑了人体工程学设计，不仅配备了额外的 25 英寸显示器，为操作人员提供了更广阔清晰的视觉体验，还为整个系统组件打造了充足的存储空间，成为实验室环境下的理想工作平台。
产品概述
在研发领域，Polytec三维扫描式激光测振仪堪称噪声和振动测量的前沿利器。它配备三个独立扫描头，如同敏锐的感知触角，能够全方位、无遗漏地捕捉所有振动方向的精确信息，为研究工作提供了丰富且关键的数据基础。VibroScan QTec Xtra 3D的应用领域极为广泛，在噪声、振动与声振粗糙度（NVH）、声学、结构动力学、超声学、有限元模型(FEM）验证以及无损检测（NDT ）等诸多专业领域，都发挥着不可或缺的作用。它能够精准确定工作变形和固有模态，其卓越的性能可覆盖高达 32MHz 的频率范围，满足了不同复杂场景下的高精度测量需求。
每一台VibroScan QTec Xtra 3D 都具备卓越的兼容性，能与计算机辅助工程(CAE)环境无缝对接，宛如一个高效的信息枢纽，为三维几何模型构建、模态分析以及自动化流程提供了便捷且高效的接口，极大地提升了工作效率与数据处理能力。值得一提的是，其采用的获得专利的QTec®多通道干涉技术，犹如为设备注入了强大的“智慧内核”，显著增强了红外激光测振仪(SWIR)的信号质量。凭借这一先进技术，设备在各类表面进行高保真测量时，展现出了极高的光学灵敏度，不仅大幅缩短了测试时间，而且即便面对黑暗环境中的物体、生物材质的样本，或是旋转、移动的目标，都能稳定且精准地完成测量任务。这种安全可靠的激光技术，在应对具有挑战性的远距离测量场景时，更是展现出独特优势，确保测量结果既快速又准确，为科研工作者提供了坚实的数据保障。
VibroScan QTec Xtra 3D 依托笔记本电脑搭建的数据管理系统，兼具高度的灵活性与便携性，就像为设备赋予了灵动的"身躯´ ，无论是在实验室的固定环境中，还是需要外出作业的场景下，都能轻松应对。而可选的系统机柜，则充分考虑了人体工程学设计，不仅配备了额外的 25 英寸显示器，为操作人员提供了更广阔清晰的视觉体验，还为整个系统组件打造了充足的存储空间，成为实验室环境下的理想工作平台。更为巧妙的是，VibroScan QTec Xtra 3D 的三个扫描头，搭配用于数据采集的额外笔记本电脑，能够灵活组合成三个完全独立运行的VibroScan QTec Xtra 一维扫描测振仪，进一步拓展了设备的使用场景与功能多样性，为科研工作带来了更多的可能性与便利性。
产品特点
■ 非接触式全场振动测量，具备类似有限元模型(FEM)的空间分辨率
■ 在工程表面上拥有最佳信噪比
■ 借助QTec®技术，速度提升高达10倍
■ 可升级至振动速度30m/s、频率32MHz
■ 先进的几何处理功能
■ 配备机器视觉工具，便于设备设置
■ 基于人工智能的网格生成
■ 扩展的评估和脚本编写选项
■ 开放的应用程序编程接口(API)和驱动程序
■ 先进的几何处理功能，有助于呈现有价值结果
■ 模态分析功能，支持多输入多输出(MIMO)激励和13个输入通道
■ 扫描式系统接口支持跟踪和连续扫描激光多普勒振动测量(CSLDV)
技术参数
通用参数 | |
环境条件 | 工作温度（无风扇运行）：-10°C ～ +40°C |
| 工作温度（使用 PSV-L-HighTemp 模块）：-10°C ～ +45°C |
| 存储温度：-10°C ～ +65°C |
| 相对湿度：最大 80%，无冷凝 |
校准周期 | 建议每 24 个月进行一次 |
PSV-I-780 VibroScan QTec Xtra - 扫描式激光头 | |
尺寸 (W×L× H) | 187 × 391 × 177 mm |
重量 | 10.3 kg；加装 PSV G-700 高精度几何扫描仪后重量为 10.5 kg |
光学技术 | QTec® 外差多光路干涉技术，受国际专利保护 |
激光配置 | l 测量激光：波长1550nm （短波红外，不可见），激光功率＜10 mW l 定位激光：波长520nm（绿色），激光功率＜1 mW，5级调光 |
激光噪声特性 | 洛伦兹线型线宽＜100 H |
激光波长 | 稳定性±50 pm |
激光平均无故障时间（MTTF） | 预估 ＞100000 h（短波红外激光） |
激光安全等级 | Class 2 |
光学信号处理性能 | 干涉仪原始信号：960 MSamples/s 信号处理：双高速现场可编程门阵列（FPGA）设计 |
工作距离 | 125 mm～100 m |
扫描角度 [h×v] | 50°×40° |
摆镜特性 | 角度分辨率＜0.0008°，角度稳定性＜0.001°/h，最大扫描速度 50 点/秒 |
样品尺寸 | 从mm2到数m2 |
摄像机 | 高清格式，120 倍变焦，30 倍光学变焦，最大视野[水平×垂直] 64°×38° |
电气接口 | 输出： l 1个BNC 测振信号接口：速度/位移/加速度可切换（±1V@50Ω；+2V@1MΩ），16位，960MSamples/s l 1个BNC 信号发生器接口：最大 32MHz（±1V@50Ω；+2V@1MΩ），16 位，960MSamples/s l 1个BNC接口用于信号同步（TTL） |
| 输入： l 2个BNC参考通道：上限 200kHz（±1V、±10V），集成式电子压电（IEPE），兼容 IEEE 1451 TEDS，24 位 l 1路BNC接口用于触发/门控/辅助输入 |
| 其它： l 外部扫描控制接口：X/Y 角度电压控制、角度反馈输出、模拟电平 l VibroLink 以太网数据接口（推拉式连接器） l 80MHz 时钟同步接口（推拉式连接器） |
机械接口 | 用于VIB-A-T02的六边形三脚架适配器，2个M6螺纹 |
电源 | 100VAC...240VAC±10%，50/60Hz;典型功耗<70W，使用外部扫描控制时最大115W |
防护等级 | IP10，IP40(激光快门关闭或安装PSV-A-526保护镜时) |
PSV-F-700 前端 | |
尺寸[W×L×H] | 325 × 402 × 140 mm |
重量 | 8.7 kg |
接口，电气 | 前端：输出 ■ 1个BNC接口用于信号发生器，最大32 MHz, (±1 V @ 50 Ω; ±2 V @ 1 MΩ)，16 位 ■ 1个BNC接口用于信号发生器，最大32 MHz (±5 V @ 50 Ω; ±10 V @ 1 MΩ，16 位 ■ 1个BNC用于同步（TTL） 输入: ■ 4个BNC接口用于参考通道，最大200 kHz (±1 V, ±10 V), IEPE, TEDS, 24 位 ■ 3个BNC接口用于参考通道，最大32 MHz (±1 V, ±2 V, ±5 V, ±10 V)，14~16 位 ■ 1个BNC接口用于触发/门控/编码器（TTL） 后端: ■ 连接计算机的 VibroLink 以太网数据接口 ■ 3个连接扫描式激光测振仪的 VibroLink 以太网数据接口 ■ 3个连接扫描式激光测振仪的时钟接口 ■ 电源 |
供电 | 100 VAC~240 VAC ±10 %, 50/60 Hz; 最大功耗 80 W |
防护等级 | IP-20 |
选配参数
型号 | 参数说明 | 标识 |
带宽 | 带宽 4 档可选，从200 kHz到32 MHz | - |
PSV-L-BW200K | 带宽为 200 kHz | S |
PSV-L-BW6M | 带宽为 6 MHz | O |
PSV-L-BW12M | 带宽为 12 MHz | O |
PSV-L-BW32M | 带宽为 32 MHz | O |
振动速度 | 最大振动速度可从 ±15 m/s 升级成±30 m/s | - |
PSV-L-VELMAX15 | 最大 15 m/s | S |
PSV-L-VELMAX30 | 最大 30 m/s | O |
技术参数
速度测量参数 | |
频率（kHz） | 典型噪声限制分辨率（nm/s/√Hz） |
10 | 20 |
100 | 75 |
1,000 | 400 |
10,000 | 4,000 |
32,000 | 12,800 |
位移测量参数 | |
最佳分辨率 | ＜ 0.06 pm/√Hz |
加速度测量参数 | |
最大量程 | > 10,000 km/s |
工程表面噪声性能 | |
光信号稳健性 OSR | ＞ 10,000 mm/信号中断 |
