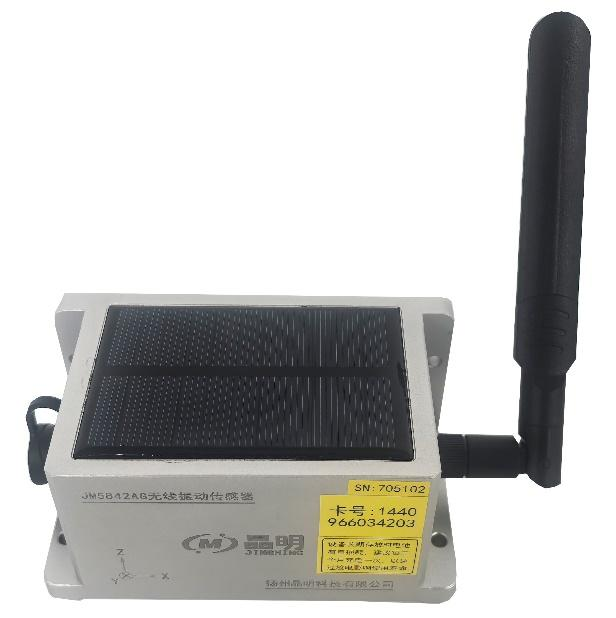

JH5842AG
无线振动传感器
JH5842AG 是一款基于 4G 传输的无线三向振动监测系统，通过蓝牙可实时进行数据查看和参数配置，通过 4G 通讯可实现远距离数据传输。是理想的结构安全监测，预测性维护的得力助手。结构物数据可以通过 4G 网络上传至云端，用户可以通过大数据分析评估单体及区域结构物风险等级，提高管理效率和应急水平，避免损失。
产品概述
JH5842AG 是一款基于 4G 传输的无线三向振动监测系统，通过蓝牙可实时进行数据查看和参数配置，通过 4G 通讯可实现远距离数据传输。是理想的结构安全监测，预测性维护的得力助手。结构物数据可以通过 4G 网络上传至云端，用户可以通过大数据分析评估单体及区域结构物风险等级，提高管理效率和应急水平，避免损失。
系统内置三向高性能 MEMS 加速度传感器，量程±2g、±4g、±8g 多档量程程控设置；内置大容量可充电锂电池，支持长时间待机测试。
应用范围
■适用于桥梁、房屋等大型结构、工程机械、港口机械等大型设备的运营状况
长期在线监测。
■斜拉桥、悬索桥、系杆拱桥和施工中的缆索等索的基频、索力的测量。
■一般的结构的振动加速度及温度测量。
产品特点
1．支持加速度精准测量、采集、存储等功能；
2．支持 2G/3G/4G 通信功能；
3．低功耗设计，内置大容量电池；
4．支持设备自身工况状态检测（如：信号强度、电池电压等），定时上报；
5．体积精巧，便于携带和安装；
6．低功耗设计，包括休眠模式、定时上下线模式；
7．配备太阳能充放电管理系统，从而达到更长时间的现场监测使用；
8．传感器通过 CAT1 网络进行并网实现通讯，支持任意多个振动传感器节点在线采集；
9．内置大容量 FLASH 存储芯片，可以实时将采集到的振动数据进行本地存储实现备份；
10．看门狗设计，保证系统稳定；
11．电源接口内置反相保护和过压保护。
技术参数
通道数 | X/Y/Z三向加速度测量 | |
采集频率 | 250 Hz | |
内置加速度传感器 | 量程 | ±2g、±4g、±8g |
| 最高分辨率 | 0.004 mg |
| 测量精度 | ±2g对应0.04mg，±4g对应0.08mg，±8g对应0.16mg |
工作模式 | 连续采集、时段采集、休眠模式 | |
通讯方式 | 4G、蓝牙 | |
内置flash | 8 M | |
天线 | 外置 | |
通讯距离 | 不限 | |
电源 | 内置大容量锂电池，3.7V/7.8Ah； | |
功耗 | 最低4.2 mW | |
防护等级 | IP67 | |
重量 | 640 g | |
外形尺寸(L×W×H，mm) | 113*67*57 |
