应变片

产品概述

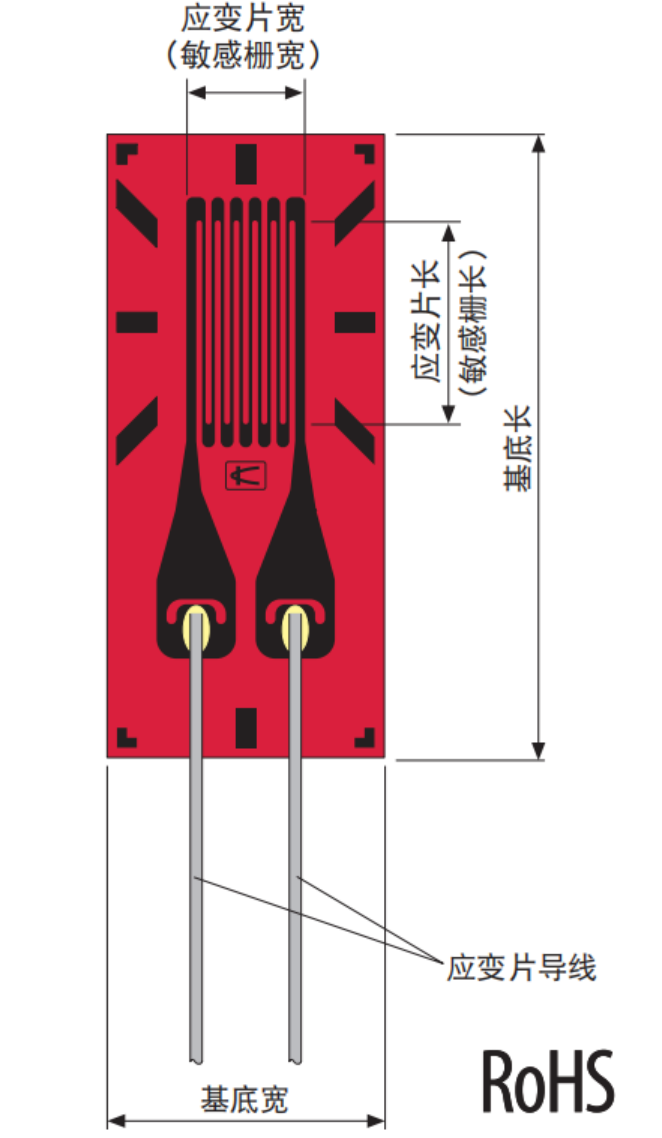

    KFGS 为通用箔式应变片，包含单轴、双轴、三轴多种构型，标准电阻 120Ω，应变率约 2.1。敏感栅长度规格丰富（0.2mm-30mm），基底采用聚亚胺树脂，可搭配多种粘合剂、多种类型外接导线；适用于室内及户外应变测试，用于各类构件应力、应变测量，采购单位为 10 片/组。型号后缀数字可匹配不同被测材料的线膨胀系数，适配钢材、不锈钢、铝合金、镁合金、木材等被测件。

产品特点

1.基底性能好：基底为聚亚胺树脂，厚度约 13μm，弯曲性能优异；防潮性能突出，非直接淋水工况无需额外表面涂层，室内、户外均可测量。

2.构型齐全：覆盖单轴；双轴（重叠 90°、平面 90°、扭矩 45° 平面）；三轴重叠（应力分析 0°-45°-90°），满足单向、平面应力、扭矩、主应力测试需求。

3.导线可定制选配：支持聚酯铜线、乙烯平行线、中温导线；分双线式、三线式；导线长度可选 15cm、30cm、1m、3m、5m；导线颜色可定制；50cm 及以上聚酯铜线一般为绞合线；订货时在应变片型号后追加导线代号即可；未标注导线代号为原生 25mm 包银铜线引出。

4.宽温适配：不同粘合剂组合可覆盖 -196℃~150℃区间；不同导线对应不同工作温度，适配低温、常温、中温场景。

5.颜色区分定义：导线有标准配色，双轴、三轴不同测量方向导线以颜色 / 色条区分，也可按需更改导线颜色。
